在電子半導體、醫藥以及航空航天等領域，隔膜閥的應用非常廣泛。而這種鑄造的產品，拋光難度非常大，因為隔膜閥內腔對表面粗糙度的要求極高，雖然是鑄造的，卻要求鏡面。通常隔膜閥的拋光成本是其他成本的數倍，所以今天我們來測試一下磨粒流用于隔膜閥內腔拋光的效果。

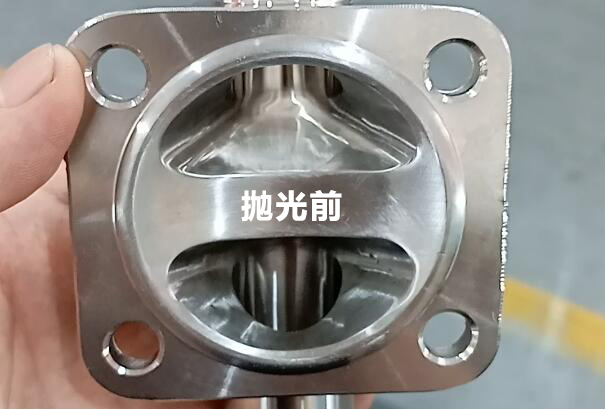

首先，我們看拋光前的隔膜閥，內腔已經經過人工粗打磨，將明顯的凹凸點，粗紋路去除了。如果不經過人工粗打磨，直接用磨粒流拋光是不行的，磨粒流的去除量，最多也只有2個絲左右。人工粗打磨并不難，小磨頭加砂紙，很快就能打磨出一個比較不錯的表面，這時候的粗糙度已經達到了RA0.8-0.9，這樣磨粒流拋光起來就輕松很多了。

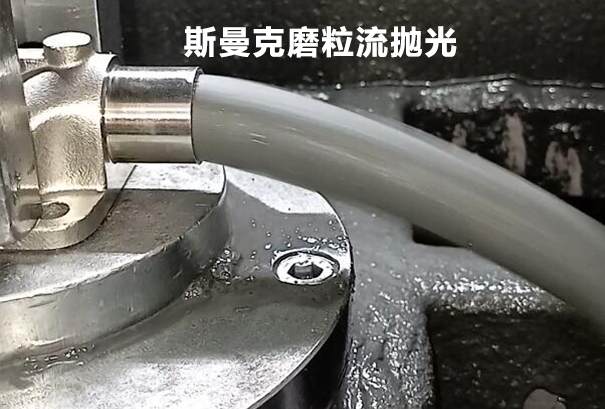

磨料直接從底部的大孔進入，然后從兩側的孔擠出，如此循環10分鐘，即可將內腔的粗糙度從Ra0.8-0.9降低到Ra0.2-0.3，表面粗糙度已經接近鏡面了。加工過程中，1次可以放置2個產品，單個產品的拋光時間為5分鐘。當然，0.2-0.3的粗糙度還是不夠的，不過不要緊，經過磨粒流拋光后的內腔，已經可以做電解拋光了。

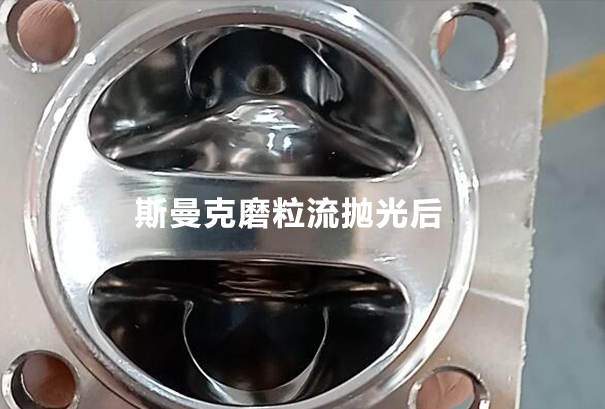

我們看上圖，經過人工粗打磨以及磨粒流拋光后的隔膜閥內腔，其亮度和粗糙度都已經接近鏡面了，這時候只需要再做一次電解拋光，就可以把粗糙度從Ra0.2-0.3，降低到Ra0.1左右，達到鏡面效果。在這一整個過程中，磨粒流替代的其實是人工中拋及精拋工序，單個產品可節省約1個小時的時間，于此同時，每天的產量可以增加好幾倍。這對與這種供不應求的產品來說，實在是太重要了。

最后我們再強調一下，鑄造的表面，如果想用磨粒流獲得一個較好的表面粗糙度，一定要先經過粗打磨，將較明顯的凹凸顆粒、紋路等去除！
