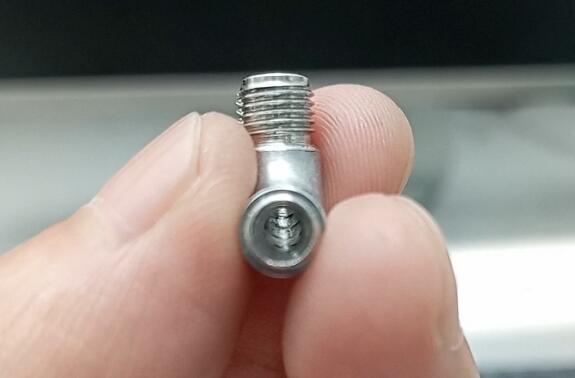

今年最火的行業是半導體吧？項目遍地開花，開來國家在這塊投入很大。這個小彎頭也是半導體設備上的一個零件，用來包裹線纜的，它這個內孔是鑄造出來的，所以粗糙度非常差，現在我們用磨粒流給它內孔拋光，防止刮傷線纜。

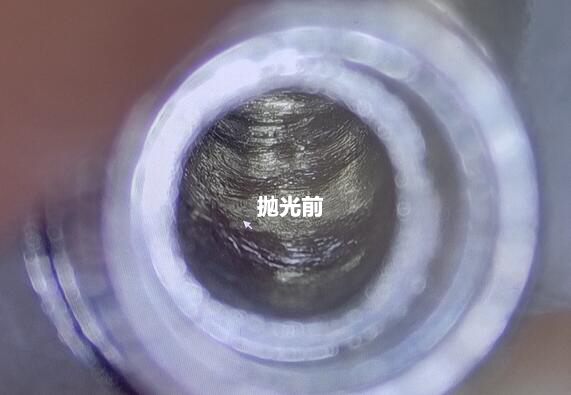

我猜肯定會有人問，為什么不先做直管再折彎，或者機加工做，這樣粗糙度就會好很多，實際上這些方案都試過，但是因為各種原因都不行，最后還是選擇蠟鑄，看似簡單，其實難度還挺大。我們先看一下拋光前內壁的情況，很明顯的鑄造特征，粗糙度很差。

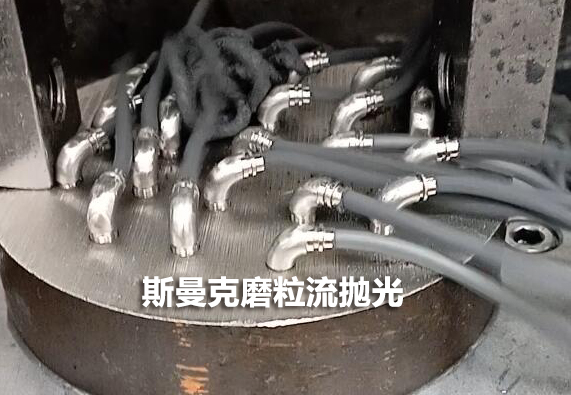

接下來我們用磨粒流拋光，一次放置20幾個零件，拋光時間為2分鐘左右，單個零件所需加工時間只有不到10秒。

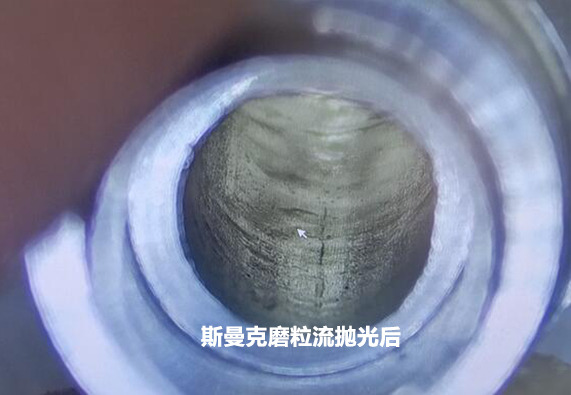

磨粒流拋光后內壁情況如下：

所以你看很多高大上的東西，其實就是很基礎的東西組合起來的，半導體是這樣，航天航空上也是這樣，有時候高大上的東西做不出來，很有可能就是基礎的東西做不好。
